连接
用于动物饲料、谷物和液体的湿度测量Hydro-Mix XT 是一款暗装式湿度传感器，可以通过两种方式连接到控制系统：模拟和数字。可以通过 RS485 串行接口以串行通信链接方式将多达 16 个传感器直接连接到控制系统。提供两个模拟输出，可分别配置为 4-20mA 、 0-20mA (0-10V)、一个可配置的数字输入和一个可配置的数字输入/输出。这些不同的选项让系统集成商能灵活选择最适合连接到控制系统的方法。
可通过多种方式，使用 Hydronix 核准的以太网、USB 或 RS232/RS485 适配器来连接传感器和控制系统。或者，也可使用Hydro-View 湿度显示器来提供包括湿度和温度在内的实时联机过程测量值。最简单的配置是将 Hydro-Mix 的模拟输出连接到可扩展电流回路显示器以显示当前湿度。

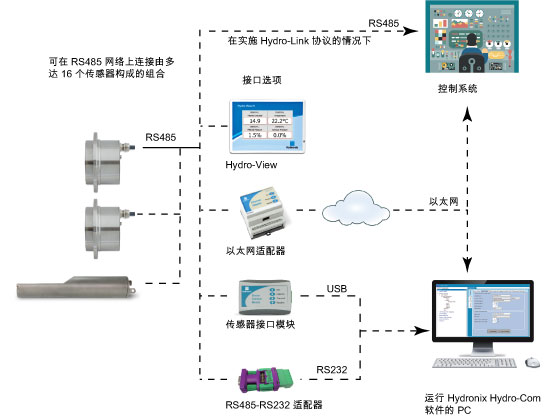

Hydro-Mix XT 连接选项

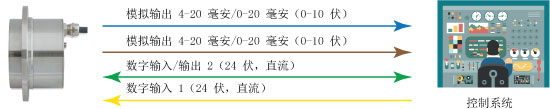

输入/输出连接
布线
Hydro-Mix XT 有 4m 集成电缆，用于接线盒中的终端，可将传感器信号发送到控制系统或计算机进行配置和校准。
推荐的现场布线方式：
- 六对双绞线（共 12 芯）屏蔽电缆，带 22 AWG、0.35mm2 的导体
- 屏蔽：编织屏蔽层（最低 65% 的覆盖面积）加铝/聚酯薄膜
- 推荐的电缆类型：Belden 8306, Alpha 6373
- 推荐电缆最大长度：100m，与其他重型设备供电电缆区分
